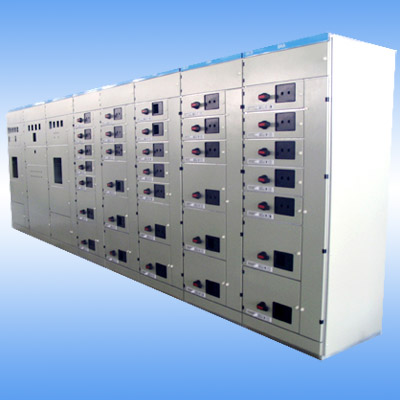

JYS1型手摇可移式抽屉柜符合GB7251.1-1997《低压成套开关设备和控制设备》，JB/T9661-1999《低压抽出式成套开关设备》，JB/T10323-2002《低压抽出式成套开关设备和控制设备主电路用接插件》，JB/T10263-2001《低压抽出式开关设备和控制设备辅助电路用接插件》等标准。在低压抽出式成套开关设备功能单元这一领域中有很大的突破，充分体现了它的技术合理和先进性。该型产品已由江苏省苏州电气科学研究所有限公司通过型式试验，各项技术指标均符合标准要求。实验报告编号：06A0214-S、06A0215-S、06A0216-S、06A0217-S、06A0218-S、06A0219-S。

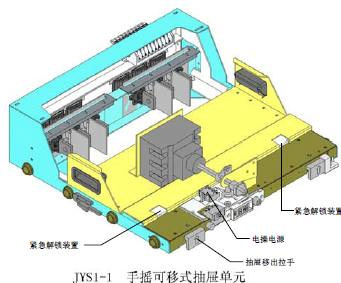

JYS1手摇可移式抽屉单元操作须知

1.抽屉放入单元室

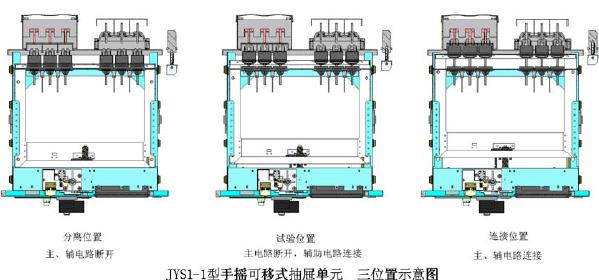

       确认初始状态为分离位置，将抽屉单元进入该单元室后，轻轻将其推入，到达一定位置时，单元的锁定块上抬将抽屉单元送入设定位置自动锁定在单元室底板上，确认抽屉与柜架可靠锁定后，关上单元门。此时单元处在分离位置，即：主开关分闸，主、辅电路均隔离。

2.分离—>试验
将摇手柄插入操作孔，按下解锁按钮到平（特别注意），顺时针旋转，摇一圈后松手，丝杆带动可移部件推进，到达试验位置时，手摇机构自动被锁定。此时辅助电路接通、主电路隔离，相应位置显示器可见。

3.试验—>连接
    再次按下解锁按钮到平（特别注意），继续顺时针旋转，摇一圈后松手，直至可移部件至连接位置，手摇机构自动被锁定。此时主、辅电路均已完好连接，相应位置显示器可见，单元门被联锁，完成一个程序操作。

4.电操

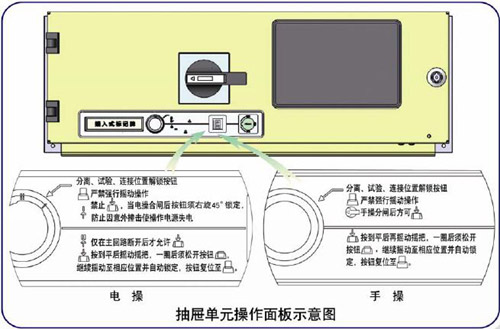

    合闸后将位置解锁钮右旋45°至后被锁定，防止因意外碰撞而误动。将位置解锁钮左旋45°至即解锁，此时可按动解锁钮。开关合闸状态可移部件被锁定，无法操作可移部件。单元移出则只需手摇方向由顺时针改为逆时针旋转即可，但必须在主开关分闸后才能进行操作。必须在分离位置抽屉才可进出，移出分离位置，抽屉闭锁锁定，进入分离位置自动开启抽屉闭锁。

注意：禁止在示意状态下摇动可移部件。

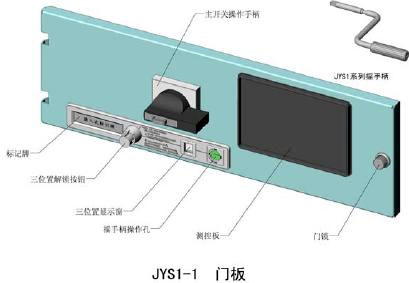

特别说明：当操作丝杆转动时，先按下门板左侧位置解锁钮，转动
一圈后松手，继续转动丝杆，可移部件将自动进入位置锁定。
